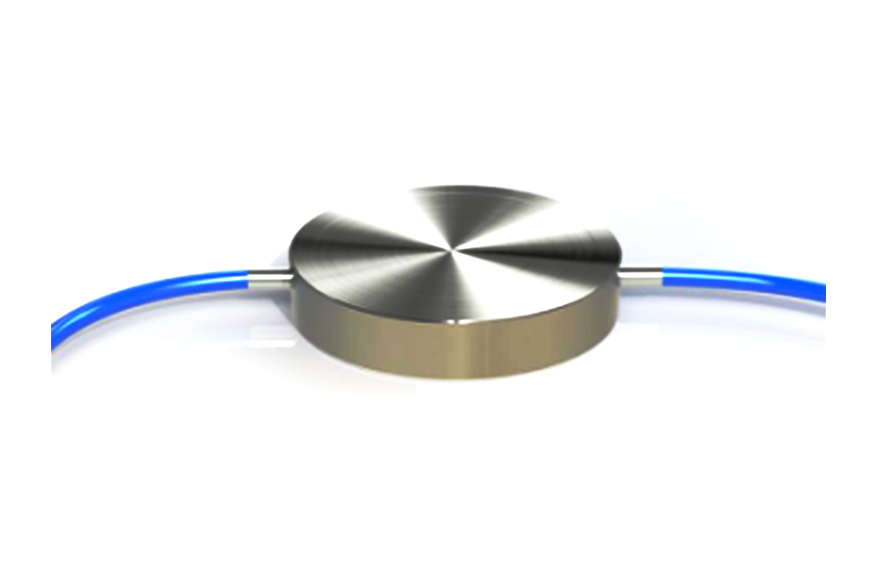

产品介绍
本产品用于测量填土、堤坝等软基的土体压力或边界土压力。作用在盒体上的土体压力将引起光纤光栅波长的变化，通过调制解调设备即可测得土体应力的变化， 通过光纤光栅解调仪即可测量土压。
产品特点
• 稳定性好、重复性好、可靠性高；
• 抗电磁干扰、抗雷电；
• 无电检测。
使用场合
• 河堤和水坝内总压力和应变的分布；
• 连续墙与挡土墙、桥墩与桥拱座上的触点压力；
• 大坝、地基承压；
• 无支撑洞穴、地道、隧道岩石墙壁的应变。
本产品用于测量填土、堤坝等软基的土体压力或边界土压力。作用在盒体上的土体压力将引起光纤光栅波长的变化，通过调制解调设备即可测得土体应力的变化， 通过光纤光栅解调仪即可测量土压。
产品特点
• 稳定性好、重复性好、可靠性高；
• 抗电磁干扰、抗雷电；
• 无电检测。
使用场合
• 河堤和水坝内总压力和应变的分布；
• 连续墙与挡土墙、桥墩与桥拱座上的触点压力；
• 大坝、地基承压；
• 无支撑洞穴、地道、隧道岩石墙壁的应变。
| 光栅中心波长： | 1510 ～ 1590nm |
| 光栅反射率： | ≥ 85% |
| 光栅边模抑制比： | ≥ 12db |
| 产品量程： | 350, 700, kPa; 1, 2, 3 MPa |
| 分辨率 ： | ≤ 0.1% FS |
| 测量精度： | ±0.25% FS |
| 工作温度： | -40℃～ +85℃ |
| 外形尺寸： | 90（H）x 24（D）mm |
| 出线方式： | FC/APC 接口 |
